手把手教 – STM32 单片机 EasyFlash 软件包实现参数持久化存储

文章链接：https://mp.weixin.qq.com/s/-6FD1FFLsrVtwK3IVi5WDQ

一、开发环境

开发板：STM32F407ZG
RT-Thread版本：V4.1.0

二、EasyFlash 软件包介绍

EasyFlash是一款开源的轻量级嵌入式Flash存储器库，方便开发者更加轻松的实现基于Flash存储器的常见应用开发。非常适合智能家居、可穿戴、工控、医疗、物联网等需要断电存储功能的产品，资源占用极低，支持各种 MCU 片上存储器。

该库主要包括三大实用功能：
ENV 快速保存产品参数，支持写平衡（磨损平衡）及掉电保护功能
EasyFlash不仅能够实现对产品的设定参数或运行日志等信息的掉电保存功能，还封装了简洁的增加、删除、修改及查询方法，降低了开发者对产品参数的处理难度，也保证了产品在后期升级时拥有更好的扩展性。让Flash变为NoSQL（非关系型数据库）模型的小型键值（Key-Value）存储数据库。

IAP 在线升级再也不是难事儿
该库封装了IAP(In-Application Programming)功能常用的接口，支持CRC32校验，同时支持Bootloader及Application的升级。

Log 无需文件系统，日志可直接存储在Flash上
非常适合应用在小型的不带文件系统的产品中，方便开发人员快速定位、查找系统发生崩溃或死机的原因。同时配合EasyLogger(我开源的超轻量级、高性能C日志库，它提供与EasyFlash的无缝接口)一起使用，轻松实现C日志的Flash存储功能。

三、移植

基于 RT-Thread 的移植参考。主要基于以下两种底层 Flash 驱动

fal : Flash 抽象层SFUD : 万能 SPI Flash 驱动库
如果 Flash 驱动使用的是上面中的一种，那么移植 EasyFlash 将会非常简单。如果没有使用上面的驱动，请参考 EasyFlash 的移植文档进行移植。在 EasyFlash 官方仓库下有很多 demo，也可以参考。

本文章基于基于 fal : Flash 抽象层进行移植，使用片上flash。

四、配置

4.1 fal 配置和测试

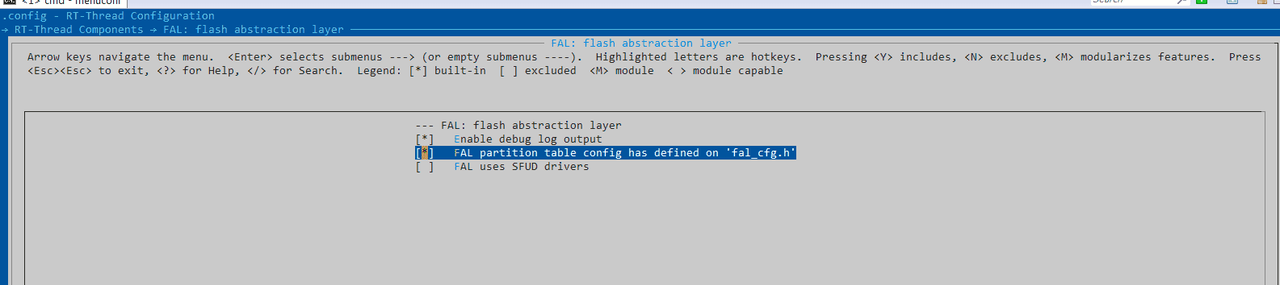

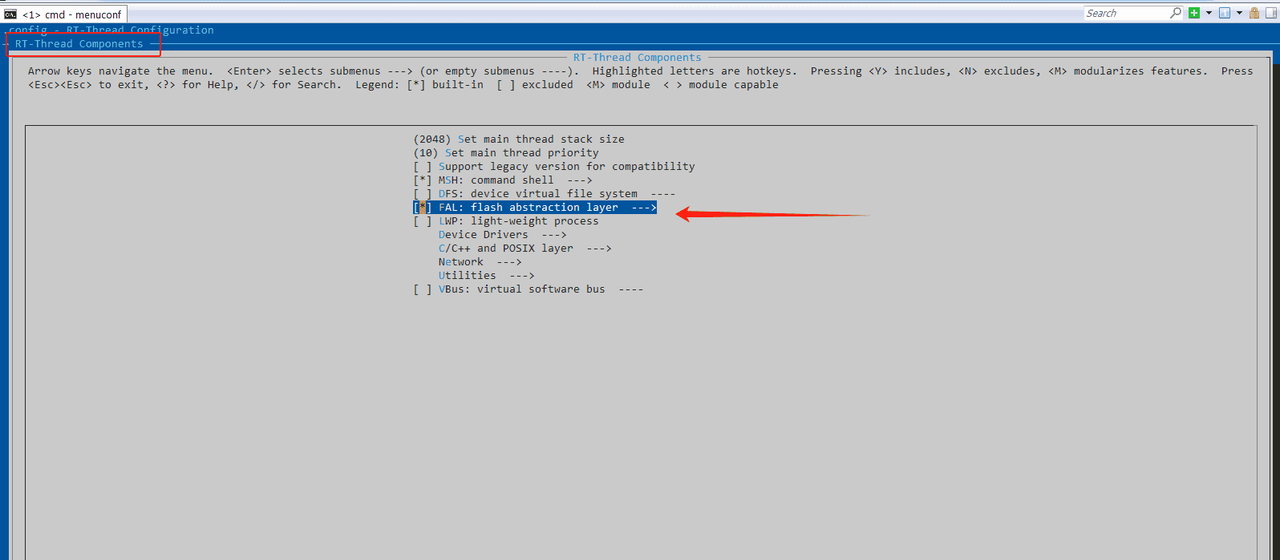

开启 fal
手把手教 - STM32 单片机 EasyFlash 软件包实现参数持久化存储

开启片上flash

fal_cfg.h 文件修改
fal_cfg.h 文件在 oardports 目录下。


/*
 * Copyright (c) 2006-2021, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2018-12-5      SummerGift   first version
 */

#ifndef _FAL_CFG_H_
#define _FAL_CFG_H_

#include <rtthread.h>
#include <board.h>

#ifdef BSP_USING_SPI_FLASH_LITTLEFS
extern struct fal_flash_dev w25q128;
#else
#define FLASH_SIZE_GRANULARITY_16K   (4 * 16 * 1024)
#define FLASH_SIZE_GRANULARITY_64K   (64 * 1024)
#define FLASH_SIZE_GRANULARITY_128K  (7 * 128 * 1024)
#define STM32_FLASH_START_ADRESS_16K  STM32_FLASH_START_ADRESS
#define STM32_FLASH_START_ADRESS_64K  (STM32_FLASH_START_ADRESS_16K + FLASH_SIZE_GRANULARITY_16K)
#define STM32_FLASH_START_ADRESS_128K (STM32_FLASH_START_ADRESS_64K + FLASH_SIZE_GRANULARITY_64K)

extern const struct fal_flash_dev stm32_onchip_flash_16k;
extern const struct fal_flash_dev stm32_onchip_flash_64k;
extern const struct fal_flash_dev stm32_onchip_flash_128k;
#endif


/* flash device table */
#ifdef BSP_USING_SPI_FLASH_LITTLEFS
#define FAL_FLASH_DEV_TABLE
{
    &w25q128,
}
#else
#define FAL_FLASH_DEV_TABLE
{
    &stm32_onchip_flash_16k,
    &stm32_onchip_flash_64k,
    &stm32_onchip_flash_128k,
}
#endif

/* ====================== Partition Configuration ========================== */
#ifdef FAL_PART_HAS_TABLE_CFG

/* partition table */
#ifdef BSP_USING_SPI_FLASH_LITTLEFS
#define FAL_PART_TABLE
{
    {FAL_PART_MAGIC_WROD, "spiflash0", "W25Q128", 0 , 16 * 1024 * 1024, 0},
}
#else
#define FAL_PART_TABLE
{
    {FAL_PART_MAGIC_WROD, "easyflash",        "onchip_flash_128k", 1* 128 * 1024 , 2* 128 * 1024, 0},
}
// 2* 128 * 1024 : ENV area size. It's at least one empty sector for GC. So it's definition must more then or equal 2 flash sector size.
#endif
#endif /* FAL_PART_HAS_TABLE_CFG */
#endif /* _FAL_CFG_H_ */

4.2 easyflash 配置版本 V4.1.0

开启 easyflash
手把手教 - STM32 单片机 EasyFlash 软件包实现参数持久化存储

ENV: Environment variables：是否使能环境变量功能
1.1 Auto update ENV to latest default when current ENV version number is changed.：是否启用环境变量自动更新功能。启动这个功能后，环境变量将在其版本号发生变化时自动更新。
1.2 Setting current ENV version number : 当前环境变量版本号LOG: Save logs on flash：日志功能，可以将日志顺序保存至 Flash 中。还可以配合 EasyLogger 完成产品日志的掉电存储。IAP: In Application Programming：IAP 在线升级功能，开启后将提供一些 IAP 功能里常用的 API 。Erase minimum granularity：擦除的最小粒度，一般 SPI Flash 通常为 4KB，STM32F4 片内 Flash 通常为 128KB。Write minimum granularity：写数据的最小粒度，一般 SPI Flash 通常为 1bit，STM32F4 片内 Flash 通常为 8bit，详见具体选项。Start addr on flash or partition：EasyFlash 的整个存储区相对于 Flash 或者分区的偏移地址，视移植代码而定。Enable debug log output：是否使能调试日志输出。开启后将会看到更多调试日志信息。

ef_fal_port.c 文件修改如下：


/* EasyFlash partition name on FAL partition table */
#define FAL_EF_PART_NAME               "easyflash"

五、代码和测试

测试代码


#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>
#include <stdlib.h>
#include <fal.h>
#include <easyflash.h>

/* defined the LED0 pin: PF9 */
#define LED0_PIN    GET_PIN(C, 3)

/**
 * EasyFlash核心测试函数
 */
static void easyflash_test(void)
{
    EfErrCode err;
    char str_value[127]={0};
    int int_val = 0;
    float float_val = 0.0f;

    // 1. 初始化EasyFlash
    err = easyflash_init();
    if (err != EF_NO_ERR)
    {
        rt_kprintf("EasyFlash int err,code is：%d
", err);
        return;
    }
    rt_kprintf("EasyFlash int ok!
");

    rt_kprintf("
******************************
");
    rt_kprintf("ef_print_env 1
");
    ef_print_env();
    rt_kprintf("
******************************
");
    // 2. 测试字符串类型KV
    const char *kv_str_key = "user_name";
    const char *kv_str_def = "rt-thread";
    char *kv_str_value = RT_NULL;
    if ( (kv_str_value=ef_get_env(kv_str_key)) == NULL)
    {
        rt_kprintf("KV[%s],write: %s
", kv_str_key, kv_str_def);
        ef_set_env_blob(kv_str_key, kv_str_def,rt_strlen(kv_str_def));
    }
    else
    {
        rt_kprintf("read KV[%s]: %s
", kv_str_key, kv_str_value);
    }

    // 3. 测试整数类型KV
    const char *kv_int_key = "device_id";
    int kv_int_def = 123456;

    rt_memset(str_value,0,sizeof(str_value));
    if( ef_get_env_blob(kv_int_key, str_value, sizeof(str_value) , NULL) == 0)
    {
        rt_kprintf("KV[%s],write: %d
", kv_int_key, kv_int_def);
        rt_sprintf(str_value,"%d",kv_int_def);
        ef_set_env_blob(kv_int_key, str_value, rt_strlen(str_value) );
    }
    else
    {
        rt_kprintf("read KV[%s]:%d
", kv_int_key, int_val=atoi(str_value));
        // 修改并重新写入
        int_val += 1;
        rt_kprintf("wirte KV[%s]: %d
", kv_int_key, int_val);

        rt_memset(str_value,0,sizeof(str_value));
        rt_sprintf(str_value,"%d",int_val);
        ef_set_env_blob(kv_int_key, str_value, rt_strlen(str_value) );
    }

    // 4. 测试浮点类型KV
    const char *kv_float_key = "temperature";
    float kv_float_def = 3.1f;

    rt_memset(str_value,0,sizeof(str_value));
    if (  ef_get_env_blob(kv_float_key, str_value, sizeof(str_value) , NULL) == 0)
    {
        rt_kprintf("KV[%s],write: 3.14
", kv_float_key);

        rt_sprintf(str_value,"%d.%d",((int)(kv_float_def*100))/100,((int)(kv_float_def*100))%100);
        ef_set_env_blob(kv_float_key, str_value, rt_strlen(str_value) );
    }
    else
    {
        float_val=atof(str_value);
        rt_kprintf("read KV[%s]: %d.%d
", kv_float_key,((int)(float_val*100))/100,((int)(float_val*100))%100);
        // 修改并重新写入
        float_val += 0.1f;
        rt_kprintf("write KV[%s]: %d.%d
", kv_float_key,((int)(float_val*100))/100,((int)(float_val*100))%100);

        rt_memset(str_value,0,sizeof(str_value));
        rt_sprintf(str_value,"%d.%d",((int)(float_val*100))/100,((int)(float_val*100))%100);
        ef_set_env_blob(kv_float_key, str_value, rt_strlen(str_value) );
    }
    rt_kprintf("
******************************
");
    rt_kprintf("ef_print_env 2
");
    ef_print_env();
    rt_kprintf("
******************************
");

//    // 5. 测试删除KV（可选，注释掉，需测试时打开）
//    err = ef_del_env(kv_str_key);
//    if (err == EF_NO_ERR)
//        rt_kprintf("del KV[%s] ok
", kv_str_key);
//
//    rt_kprintf("
******************************
");
//    rt_kprintf("ef_print_env 3
");
//    ef_print_env();
//    rt_kprintf("
******************************
");

    rt_kprintf("EasyFlash test ok
");
}

int main(void)
{
    /* set LED0 pin mode to output */
    rt_pin_mode(LED0_PIN, PIN_MODE_OUTPUT);

    fal_init();
    easyflash_test();

    while (1)
    {
        rt_pin_write(LED0_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED0_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}

手把手教 - STM32 单片机 EasyFlash 软件包实现参数持久化存储

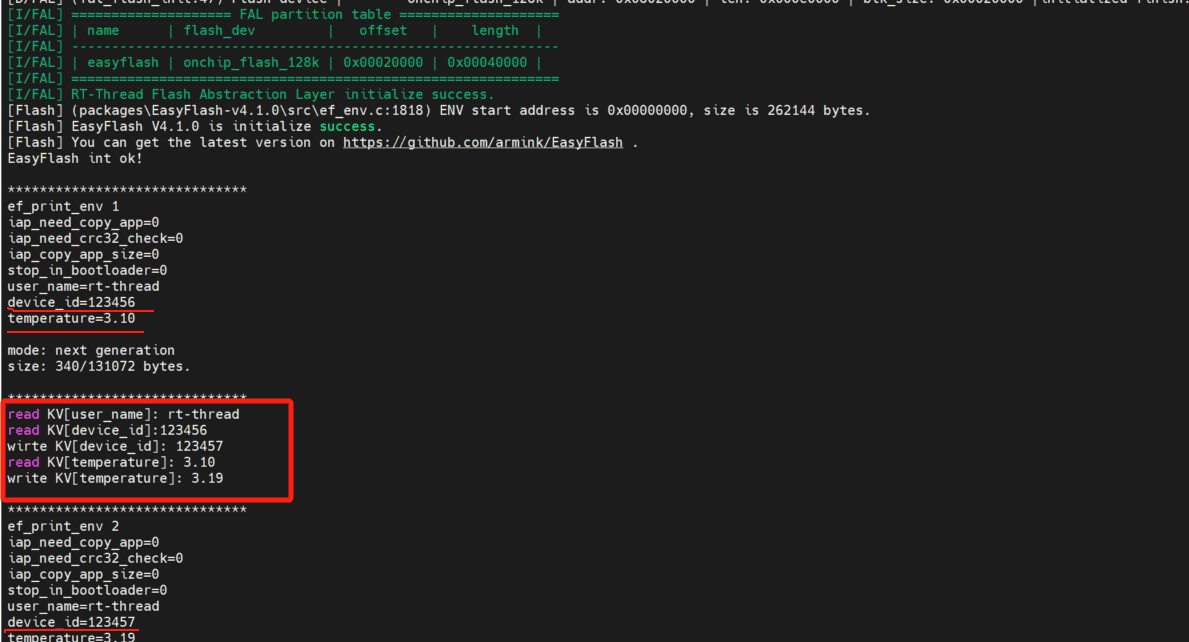

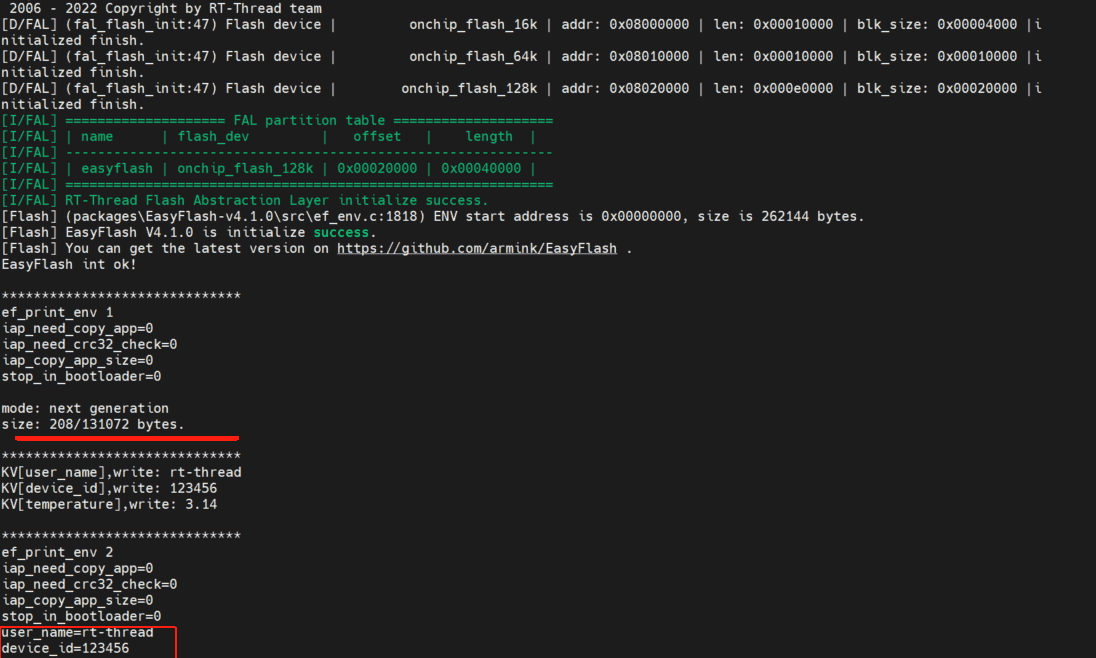

重启设备
