家里的电为啥能安全用？小区配电房的 “黑色大箱子” 是啥？手机充电器里藏着迷你版变压器？实则变压器早把电力生活 “串” 成了网，但满屏专业术语总让人头大！今天用最通俗的 10 条干货，帮你从 0 到 1 解锁变压器，零基础也能一眼看清楚～

1️⃣ 学变压器别乱抠！先抓 3 个核心模块

不用死磕复杂公式和海量知识点，锁定 3 个关键方向，学习效率直接翻倍：

✅ 原理：搞懂 “电怎么变压” 的核心逻辑（不用深究计算，懂逻辑就行）；

✅ 结构：认识变压器的 “身体零件”（分清谁是核心、谁是辅助，不做门外汉）；

✅ 运维：知道日常怎么用、怎么查（避开常见故障坑，实用优先）。

就像学开车先懂 “怎么动 + 车部件 + 怎么保养”，循序渐进，轻松入门～

2️⃣ 1 句话戳穿变压器本质：不造电、不耗电，只 “变压”！

许多人以为变压器会 “造电”？大错特错！它的核心作用就 1 句：

靠 “电磁感应”，把一种交流电压转换成另一种交流电压

简单说，它就是电力系统的 “电压转换器”—— 要么把电厂的低压电升成高压电（方便远距离送），要么把高压电降到 220V（适配家电、手机充电），全程不产生也不浪费电能～

3️⃣ 远距离送电不浪费的秘密：升压减损耗，降压保安全！

为啥电厂发的电不能直接送上门？答案藏在 “损耗规律” 里：

⚡ 升压：电厂输出时，用升压变压器把 10kV 升到 500kV，电流会跟着减小（损耗和电流平方成正比），千里送电也不会浪费大半电能；

降压：电送到小区 / 工厂附近，再用降压变压器把 10kV 降到 220V/380V，适配家电、机器的安全用电需求。

没有变压器，咱们用的电可能一半以上都耗在输电线上了！

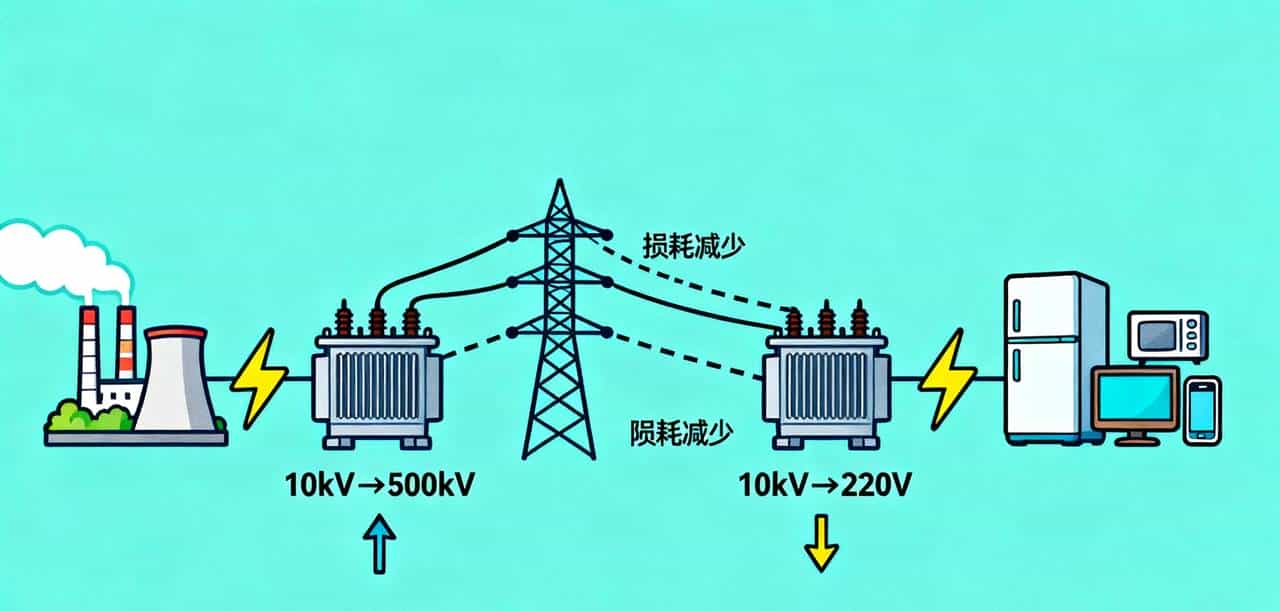

升压降压原理示意图

4️⃣ 变压 3 步走：核心是 “匝数比”，像调音量一样简单

变压器变压的逻辑超直白，3 步就能看清楚：

① 一次绕组（接电源的线圈）通交流电，产生交变 “磁力线”；

② 磁力线穿过铁芯，把能量传递到二次绕组（接家电 / 设备的线圈）；

③ 二次绕组匝数和一次不同 —— 匝数多电压高，匝数少电压低（列如 1:10 的匝数比，能把 220V 升到 2200V）。

关键记住：电压比≈匝数比，匝数越多，变出来的电压越高！

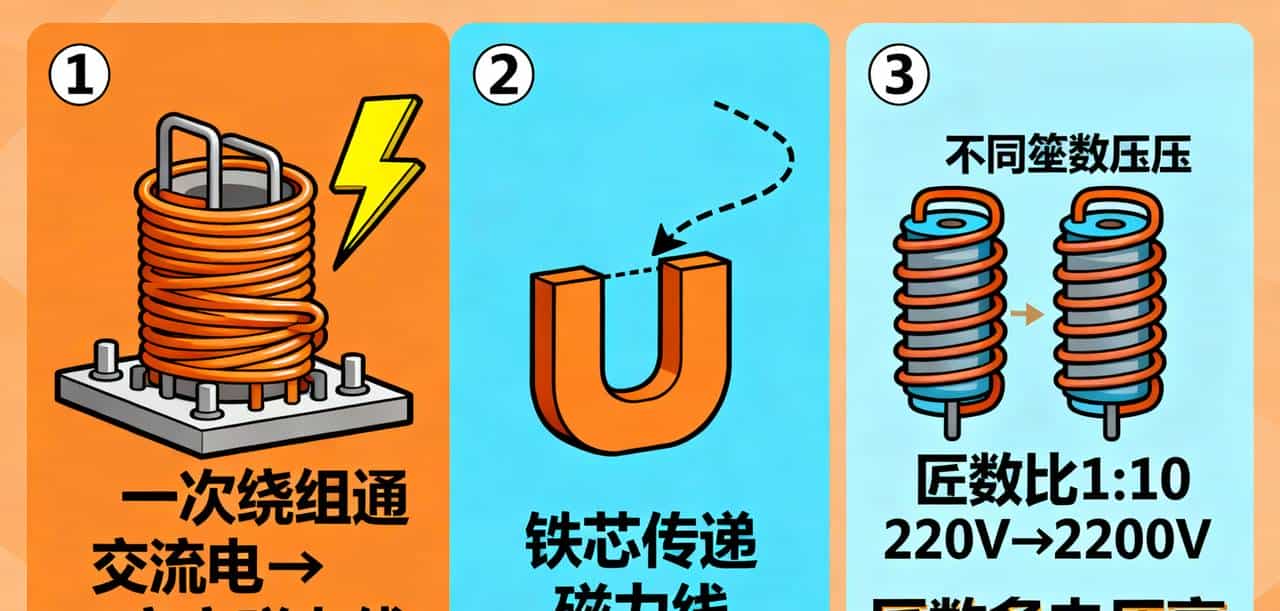

变压 3 步走示意图

5️⃣ 3 大常见变压器：不同场景选对款，一眼区分不踩雷

不用记所有类型，先掌握 3 种最常用的，生活中遇到能直接认出来：

油浸式变压器：靠变压器油绝缘、散热，外壳是金属大油箱（小区配电房的黑色箱子就是它），优点是散热好、容量大，适合户外；

干式变压器：不用油，靠空气 / 风扇散热，绝缘材料是环氧树脂（商场、地铁、写字楼里常见），优点是防火、噪音小，适合室内；

⚡ 自耦变压器：只有一个绕组，体积小、耗材少（列如 110kV 和 220kV 电网转换用它），注意！它的中性点必须接地，不然有安全风险～

6️⃣ 买变压器别被忽悠！3 个关键参数盯紧了

选变压器不用看一堆复杂数据，先锁定这 3 个核心指标：

额定容量（SN）：变压器的 “电力承载力”，单位 kVA（列如 1000kVA 的变压器，能带动约 800kW 的设备）；

损耗：分 “空载损耗（铁损）” 和 “负荷损耗（铜损）”，数值越小越省电（铁损是静置时的损耗，铜损是带负荷时的损耗）；

️ 温升：运行温度比环境温度高多少（列如绕组温升限值 65K），温升越低，绝缘寿命越长（温度太高会加速老化）。

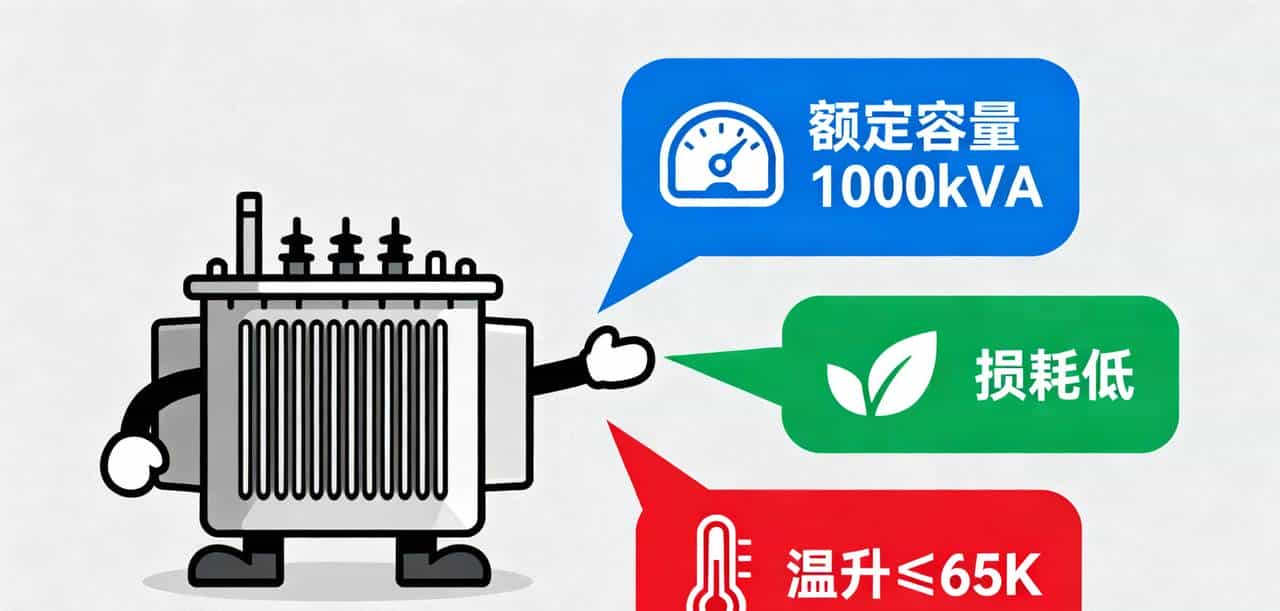

关键参数示意图

7️⃣ 变压器型号解密：字母 + 数字 =“身份卡”，一看就懂！

变压器型号不是乱编的，每个字符都有含义，举个常见例子：S11-1000/10

首字母 S：三相变压器（D 是单相）；

数字 11：设计序号（数字越大，技术越新）；

1000：额定容量（1000kVA）；

⚡ 10：高压侧额定电压（10kV）。

补充常用字母：F（风冷）、Z（有载调压）、G（干式），列如 “SZ11-800/220” 就是 “三相有载调压变压器，容量 800kVA，高压 220kV”～

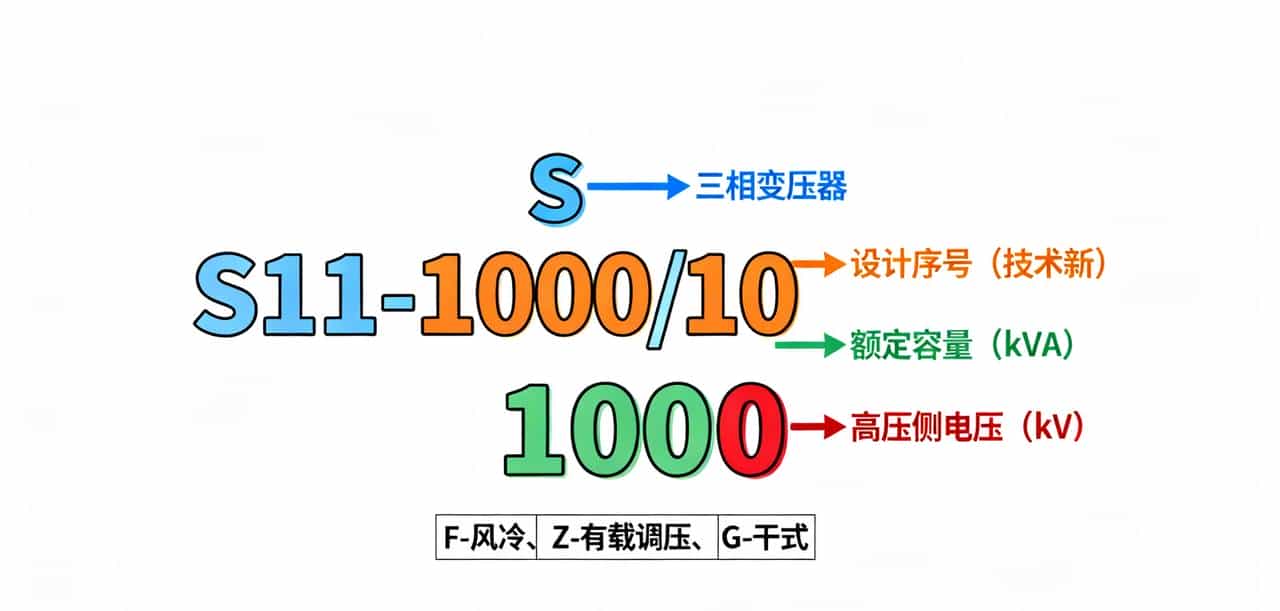

型号解密示意图

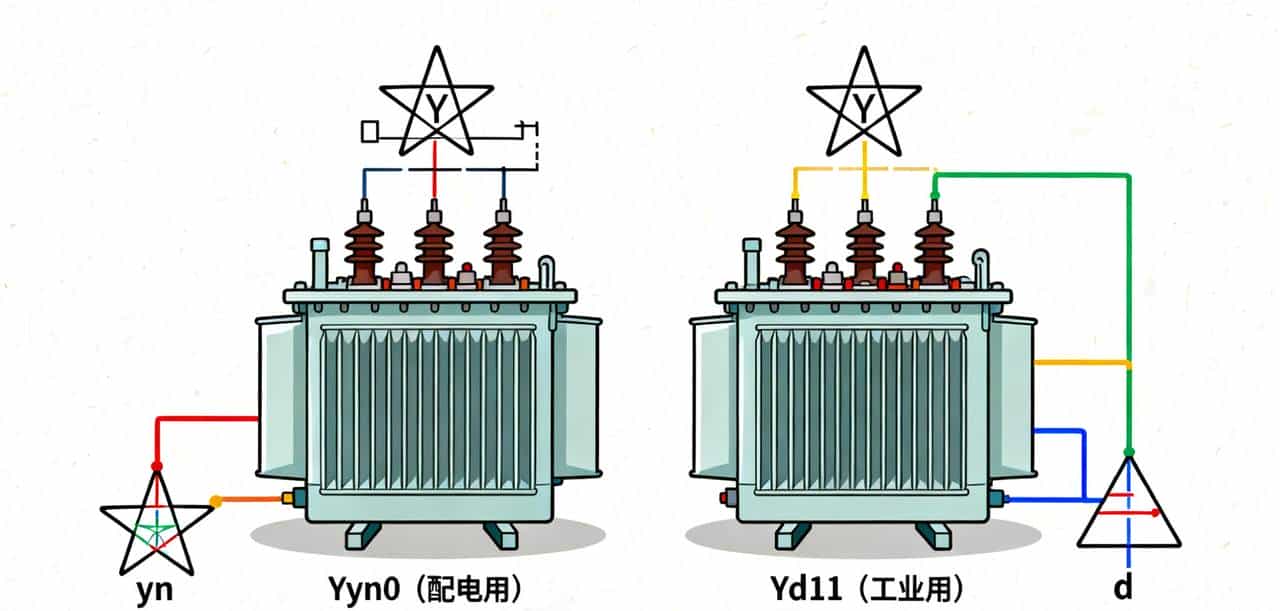

8️⃣ 2 个常见接线组别：接错就烧设备！新手必记

接线组别是变压器的 “相位标记”，新手重点记 2 个常用的，避免接线失误：

Yyn0：多用于小区、商铺配电（给家电供电），高压侧星形接线（Y），低压侧星形接线（yn，n 是中性点接地）；

Yd11：多用于工厂（给大型设备供电），高压侧星形接线（Y），低压侧三角形接线（d）。

关键提醒：并联运行的变压器，接线组别必须一致，不然会产生大电流，直接烧毁设备！

9️⃣ 电力系统 “冲击电流”：这些场景要警惕！

冲击电流是突然出现的大电流，新手要知道 3 个常见触发场景：

❶ 空投变压器（给没通电的变压器合闸）；

❷ 空投电容器、电抗器（无功补偿设备）；

❸ 空投长距离输电线（给闲置的高压线路送电）。

简单说：只要是 “给没通电的储能设备（电感 / 电容）突然送电”，就可能产生冲击电流！

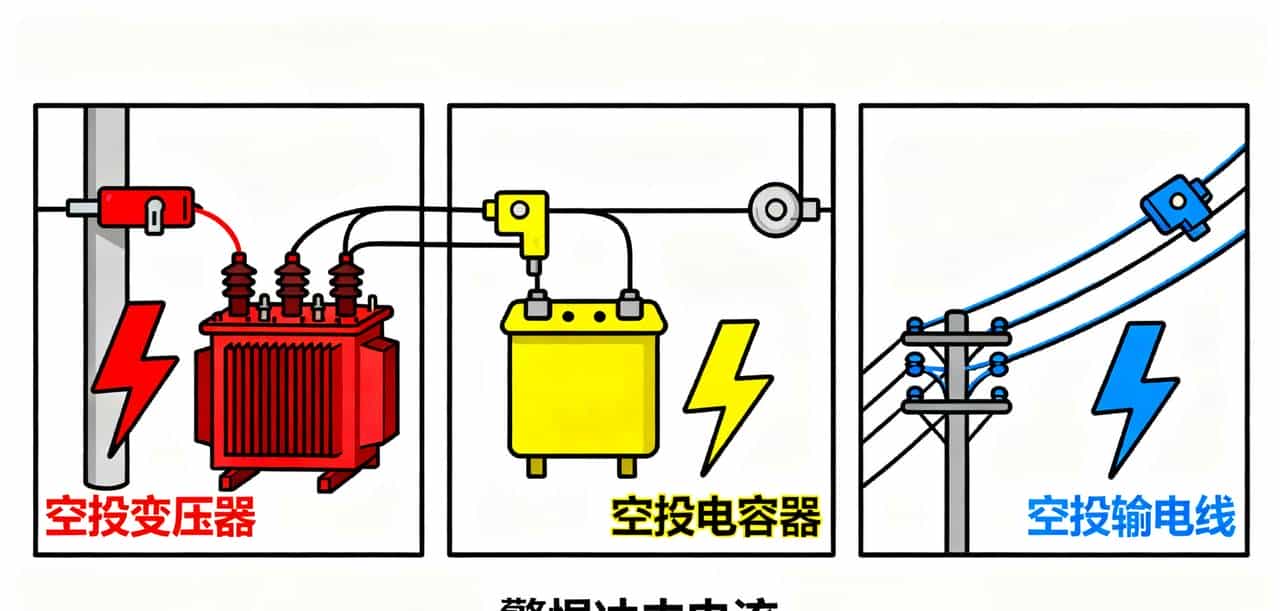

冲击电流场景示意图

合闸 “猛电流”（励磁涌流）：不用慌，正常现象！

刚给变压器合闸时，电流表指针可能突然 “撞针”—— 这就是励磁涌流，是空载合闸瞬间，铁芯磁通突变产生的冲击电流，峰值能达到额定电流的 8-10 倍。

别害怕！这种电流会快速衰减：中小型变压器 0.5-1 秒就降到正常，大型变压器 2-3 秒也会稳定，而且保护装置能精准识别，不会误跳闸～

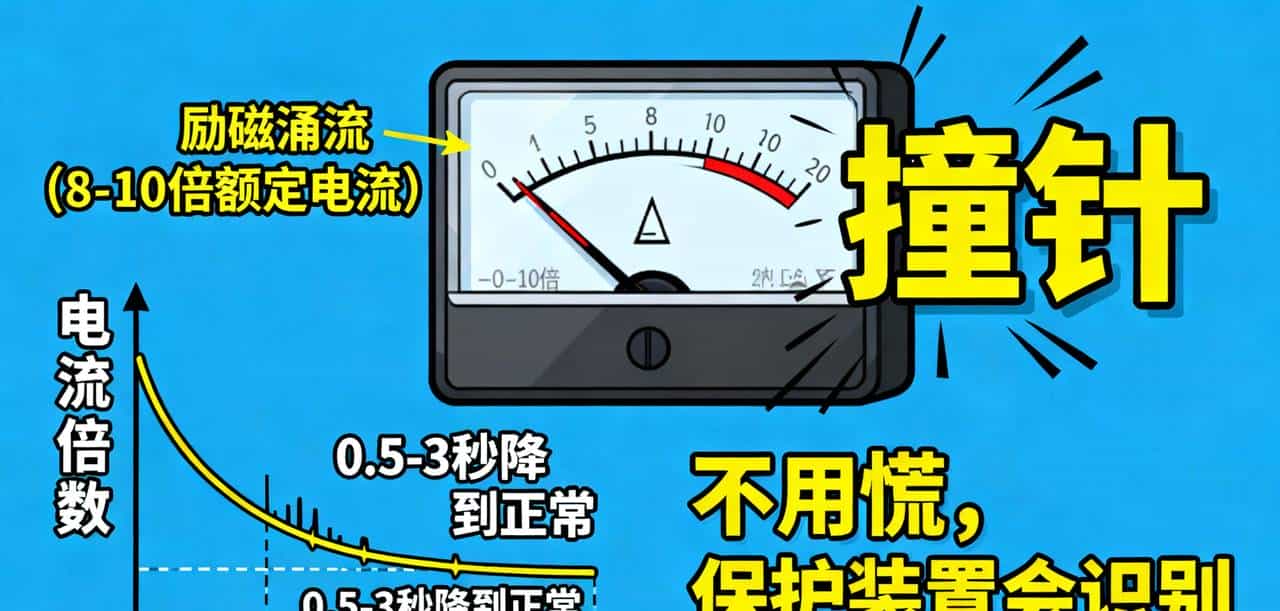

励磁涌流示意图

新手入门小总结

变压器看似复杂，核心就一个：“靠电磁感应变电压”！记住 “原理抓匝数比、结构认铁芯绕组、运维盯温度损耗”，就能轻松入门～

如果遇到具体问题（列如型号选型、接线疑问），评论区留言你的困惑，帮你一一解答！

觉得有用的话，点赞 + 收藏 + 转发，转给需要的朋友～ ✨
